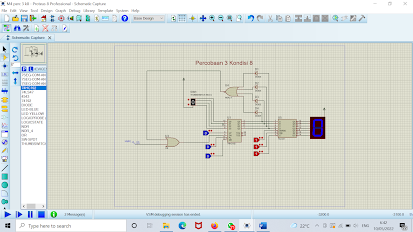

Percobaan 3 Kondisi 8 :
Buatlah rangkaianseperti percobaan 3 dan berilah diode sebelum gerbang logika NOR
Rangkaian menggunakan IC 74HC192 dan IC 74LS47. Dimana input D0-D3 IC 74HC192 dihubungkan ke thumbswitch. Output dari IC 74Hc192 akan menjadi input dari gerbang NOR lalu output gerbang NOR menjadi inputan dari gerbang OR. Output gerbang OR akan menjadi inputan dari pin DN (DOWN) sedangkan pin UP, PL dan MR dihubungkan dengan logicstate.
Output Q0-Q3 akan menjadi inputan A-D dari IC74LS47, pin BI/RBO, RBI, dan LT dihubungkan ke logicprobe dan dibuat berlogika 1 agar tidak aktif. Lalu output QA-QG dihubungkan ke seven segmen.
Saat, pin PL berlogika 0 (aktif), pin UP berlogika 1 dan pin MR berlogika 0 (tidak aktif) maka output yang ditampilkan pada seven segmen akan menampilkan angka yang sama dengan inputan pada thumbswitch
