8.4 Application-Relevant Information




1. Tujuan [Kembali]

a. Dapat mengaplikasikan IC TTL dan CMOS

b. Memahami bagaimana prinsip kerja dari IC yang digunakan

2. Alat dan Bahan [Kembali]
2.1 Alat
      a. Baterai 12 V
2.2 Bahan
      a. Resistor

 Datasheet

      b. LED

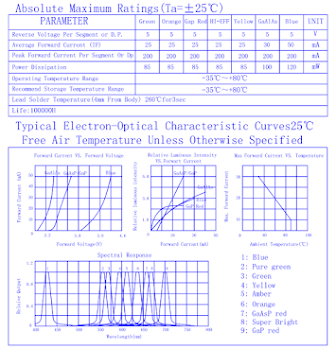

Datasheet



    c. 4511(CMOS)

    d. 74318 (TTL)

    e. 7-segmen


3. Dasar Teori [Kembali]

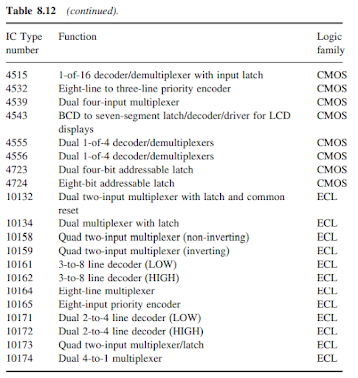

Tabel 8.12 mencantumkan nomor tipe IC yang umum digunakan yang digunakan sebagai multiplexer, encoder, demultiplexer dan
decoder. Informasi yang relevan dengan aplikasi seperti diagram koneksi pin, tabel kebenaran, dll.,




4. Percobaan [Kembali]
    a. Prosedur Percobaan
        - Siapkan alat dan bahan
        - Hubungkan setiap alat dan bahan serta buat rangkaian seperti pada gambar
        - Simulasikan rangkaian

    b. Rangkaian Simulasi
        a. TTL (74138)
            - Sebelum simulasi

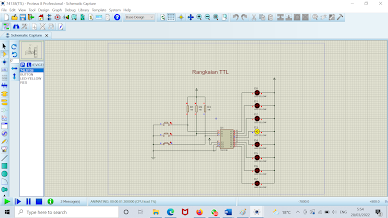

            - Sesudah simulasi


    b. CMOS (4511)
        - Sebelum simulasi


         - Sesudah Simulasi


     c. Prinsip Kerja
         - Rangkaian CMOS
            Rangkaian terdiri dari 1 logicstate, 4 buah button yang dihubungkan ke input A, B, C, dan D. LT dan BI dihubungkan ke power agar berlogika 1 sedangkan LE dihubungkan ke ground agar berlogika 0. IC 4511 merupakan sebuah decoder BCD 7 segmen yang berfungsi untuk mengubah bilangan biner menjadi bilangan desimal
Pada bagian LT, BI dan LE
- LT (lamp test) berfungsi untuk menyalakan semua segmen pada 7 segmen, sehingga pada LT jika diberi logika 0 maka terminal LT akan aktif. Maka untuk menonaktifkannya, hubungkan ke power agar berlogika 1.
- BI (blanking input) berfungsi untuk mematikan semua segmen pada 7 segmen. BI akan aktif jika berlogika 0, untuk menonaktifkannya maka kita hubungkan ke power agar berlogika 1.
- LE (Latch Enable) berfungsi menahan tampilan 7-segmen dan aktif jika berlogika sehingga dihubungkan ke ground.

        Jika kita ingin melihat bilangan 4 pada 7 segmen maka kita masukan input sesuai pada button dimana button ke 3 aktif (berlogika 1) sedangkan yang lain tidak aktif (berlogika 0). Sehingga akan ditampilkan pada 7 segmen bilangan desimal 4.

            - Rangkaian TTL
               IC 74LS138 merupakan IC demultiplexer 8 jalur dengan memberikan data BCD 3 bit pada jalur masukan A0-A2, memiliki 8 jalur keluaran Y0-Y7 dan 3 jalur kontrol ekspansi E1-E3.
               Simulasikan rangkaian, disini kita akan mengaktifkan D3, maka button 1 berlogika 1, button 2 berlogika 1 dan button 3 berlogika 0. Masing-masing button akan masuk ke input IC, disini menggunakan resistor 10k untuk mengubah nilai tegangan yang masuk agar tidak terlalu besar saat masuk ke input.

5. Video [Kembali]




6. Link Download [Kembali]

-    Gambar rangkaian TTL [download]

-    Gambar rangkaian CMOS [download]

-    Rangkaian TTL [download]

-    Rangkaian CMOS [download]

-    Video [download]

-    Datasheet Resistor [download]

-    Datasheet LED [download]

-    Datasheet 4511 [download]

-    Dataheet 74138 [download]

-    HTML [download]
