Laporan Akhir 2 M4

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

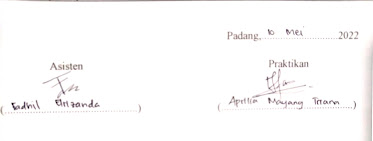

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja

5. Video

6. Analisa

7. Link Download

1. Jurnal [Kembali]


2. Alat dan Bahan [Kembali]

1. Panel DL 2203C

2. Panel DL 2203D

3. Panel DL 2203S

Gambar 1. Modul De Lorenzo

 4. Jumper

Gambar 2. Jumper



 2.2 Bahan

1. IC 74LS47

Gambar 1. 74LS47



 2. Switch (SW-SPDT)

Gambar 4. Switch

3. Power DC

Gambar 5 Power DC

4. Sevensegmen



3. Rangkaian Simulasi [Kembali]





4. Prinsip Kerja [Kembali]



IC 7447 berfungsi untuk mengubah kode bilangan biner BCD (Binary Coded Decimal) menjadi data tampilan untuk penampil/display 7 segment. Seven segmen katoda dihubungkan ke ground untuk mengaktifkannya dan masing segmen nya akan aktif jika diberi aktif high atau input 1. Pin input terdiri dari 4 line input untuk 4 bit data BCD dengan  input A, B, C dan D yang merupakan untuk pin angka. A ibarat LSB dan D MSB.

Ouput 7 segmen, pin output ini berfungsi untuk  menampilkan data pengkodean ke penampil 7 segmen. Pin output ke 7 segmen ini ada 7 pin yang masing-masing diberi nama a, b, c, d, e, f dan g.

-    LT (Lamp Test) yang berfunsi untuk menyalakan semua LED pada penampil 7 segmen, jalur LT akan aktif pada saat diberikan logika LOW pada jalut LT tersebut. mengoutputkan angka 8 . dibiarkan saja dalam keadaan aktif high agar tidak mempengaruhi output.

-    RBI (Riple Blanking Input) yang berfungsi untuk menahan sinyal input (disable input), jalur RBI akan aktif bila diberikan logika LOW. RBI dibiarkan saja dlam keadaan aktif high. agar tidak mempengaruhi output

-    RBO (Riple blanking Output) yang berfungsi untuk menahan data output ke penampil 7 segmen (disable output), pin RBO ini akan aktif pada sat diberikan logika LOW.

5. Video [Kembali]



6. Analisa [Kembali]

1. Analisa pengaruh LT, RBO, RBI

Jawab    :

- BI harus berlogika HIGH ketika ingin menampilkan output dari 0-15. RBI harus berlogika HIGH jika 0 tidak ditampilkan

- Ketika BI berlogika LOW, semua segmen output akan berlogika HIGH terlepas dari input yang diberikan

- Ketika input RBI dan A, B, C dan D berlogika LOW dengan Lamp Test berlogika HIGH, maka semua segmen output menjadi berlogika HIGH dan output RBO menjadi LOW

- Ketika BI/RBO berlogika HIGH dan Lamp Test berlogika LOW, semua segmen output akan LOW

2. Analisa pengarush BCD Decoder to seven segmen pada rangkaian

Jawab    :

BCD decoder berfungsi untuk mengubah output dari biner ke desimal.Pada BCD decoder, 4 input (biner) akan dicoding menjadi output sebanyak 7 buah yang akan ditampilkan ke seven segmen.

1

7. Link Download [Kembali]

- Link HTML [download]

- Link Rangkaian [download]

- Link Video [download]

- datasheet 74LS47 [download]
